点検調書を開くと、RC床版下面の変状欄に「ひび割れ幅 0.2mm 超（あるいは 0.3mm）」と記録されていることがよくあります。
標準的な補修要領やマニュアルを機械的に引くと、「ひび割れ幅 0.2mm 以上は低圧樹脂注入工法を適用する」と解説されていることが多いため、設計実務の現場では「0.2mm を超えているから、とりあえず吊足場を組んで注入工を設計しておこう」という流れが半ばルーチン化しています。
コンクリート標準示方書等で示される「0.2mm」という幅は、水分や腐食性物質が内部に侵入し得る限界値（許容ひび割れ幅）の目安として設定されている数字です。だからこそ、現場が「0.2mm」という数値に過敏に反応してしまう心理はよく分かります。
しかし、僕は「床版の下面」に生じているひび割れに対してだけは、数値だけで安易に注入工を選定せず、極めて慎重に判断するようにしています。
幅の数値と「水が通っているサイン」は全く別物
もし点検調書に「床版下面 ひび割れ幅 0.3mm」と記載されていたら、どう判断されるでしょうか。
一般的な設計実務では、次のような手順で進められがちです。
- 調書に「0.2mm 超」とあるので、要領に従って低圧樹脂注入工法を選定する
- 上面でも下面でも、コンクリートに見えるクラックを同じルールで塞ごうとする
- 高額な吊足場や高所作業車の費用が必要であっても、「基準通りだから」と予算計上する
設計根拠として「要領の0.2mm基準」を引っ張ってくれば発注者への説明も通りやすいため、そうしたくなる気持ちは理解できます。
しかし、その床版下面をじっくり観察してみてください。ひび割れから実際に「漏水」や「遊離石灰（エフロレッセンス）」が噴き出しているでしょうか。

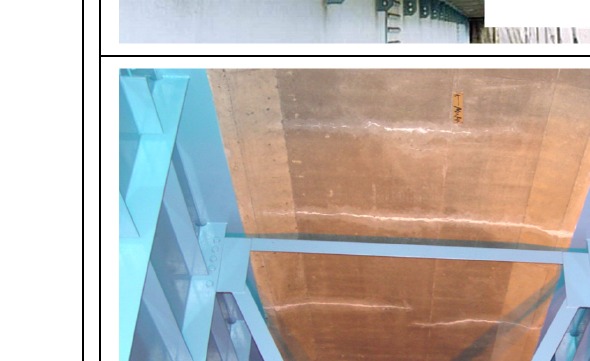

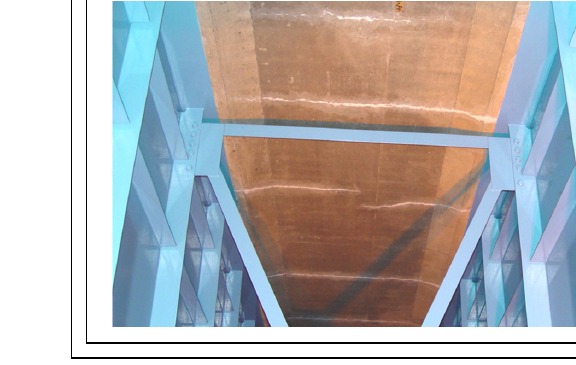

上に掲げた国総研の事例写真では、ひび割れに沿って明瞭な遊離石灰が析出し、内部を水が通過していることが視覚的にもはっきりと確認できます。
ここで設計者が絶対に混同してはならないのは、「ひび割れ幅が0.2mm以上あること」と、「そこに有害な水の移動経路が存在すること」は全く別の事象であるという事実です。
水が一滴も通過していない健全な乾燥ひび割れに対して、高額な吊足場を設置してまで高価なエポキシ樹脂を注入する。果たしてそこに投じた予算に見合うだけの費用対効果や、構造物の延命効果があるのか。僕が常に立ち止まって考えるのは、まさにこの点なのです。
水を伴わない下面ひび割れの大半は「初期の乾燥収縮」
実務で目にする床版下面のひび割れのうち、以下の条件を満たしているものは、施工初期に発生した乾燥収縮ひび割れである可能性が極めて高いと言えます。
- ひび割れが主として橋軸直角方向（主鉄筋方向）に一方向で走っている
- 車両の輪荷重疲労を示す二方向（格子状・網目状）ひび割れへと進行していない
- 過去の降雨履歴を通じても漏水した形跡が一切ない
- ひび割れ周辺に遊離石灰（エフロレッセンス）の白潮が析出していない
- 内部鋼材の腐食を示す茶褐色の錆汁が滲み出ていない
- → 関連：腐食した鉄筋の断面修復の考え方

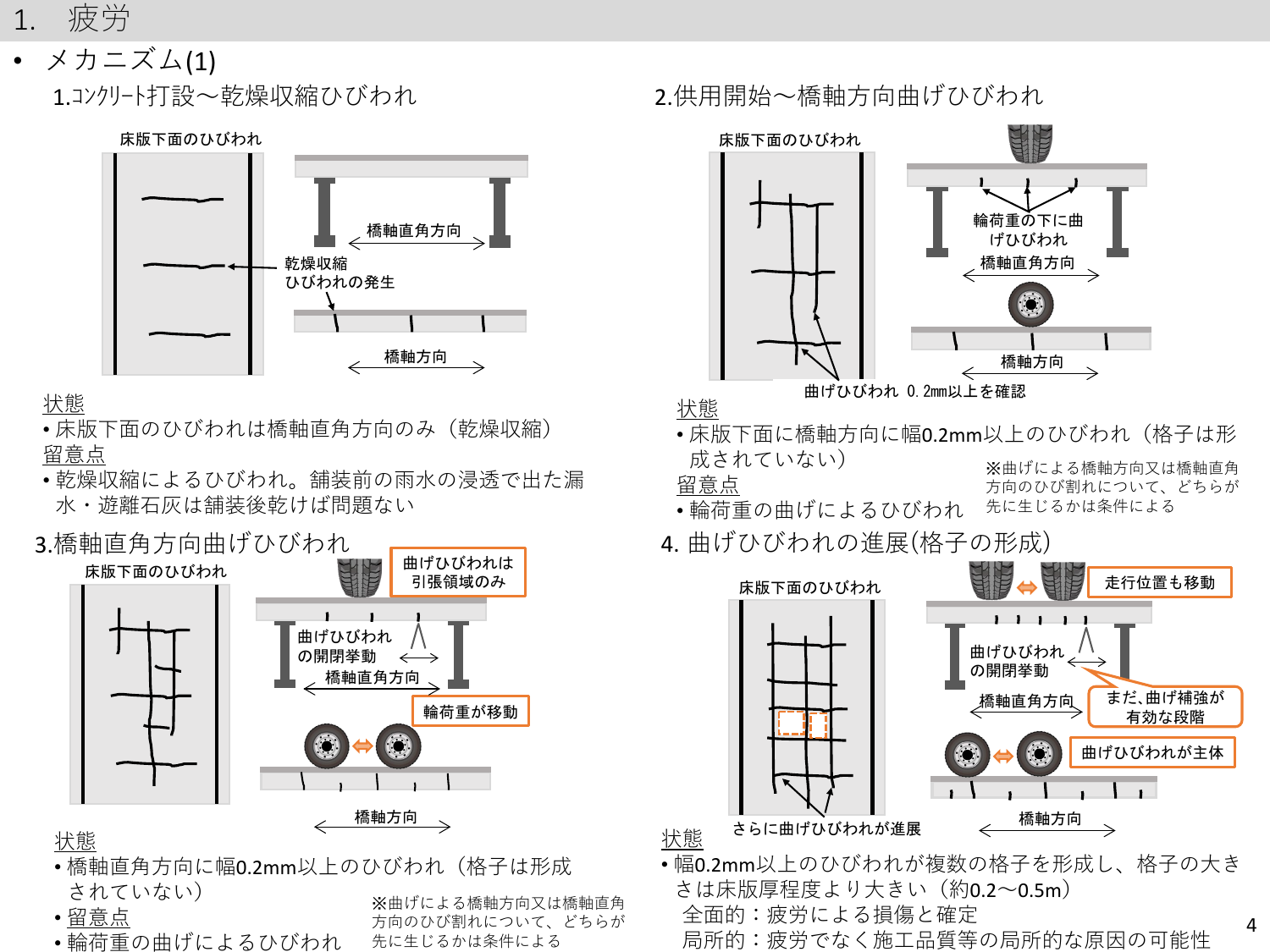

土木研究所の「RC床版（疲労）診断セット」においても、橋軸直角方向のみに生じる単独の下面ひび割れは「段階1：乾燥収縮」として整理されています。新設施工時にアスファルト舗装を打設する前、雨水に晒されたことで一時的にエフロレッセンスが出たとしても、舗装完了後に水が絶たれて乾燥状態が維持されていれば、構造上の悪影響はないという知見も示されています。
僕が担当した補修設計でも、クラック幅が0.3mm前後あっても、漏水や遊離石灰の兆候が一切ない乾燥収縮ひび割れについては、即座の樹脂注入を見送り「経過観察」として設計をまとめた事例が数多くあります。
設計者が最初に見るべきは、ノギスやクラックスケールで測った「幅の数字」ではなく、「水がそこを通っているかどうかの痕跡」なのです。
0.2mm は工法を一意に縛る絶対値ではない

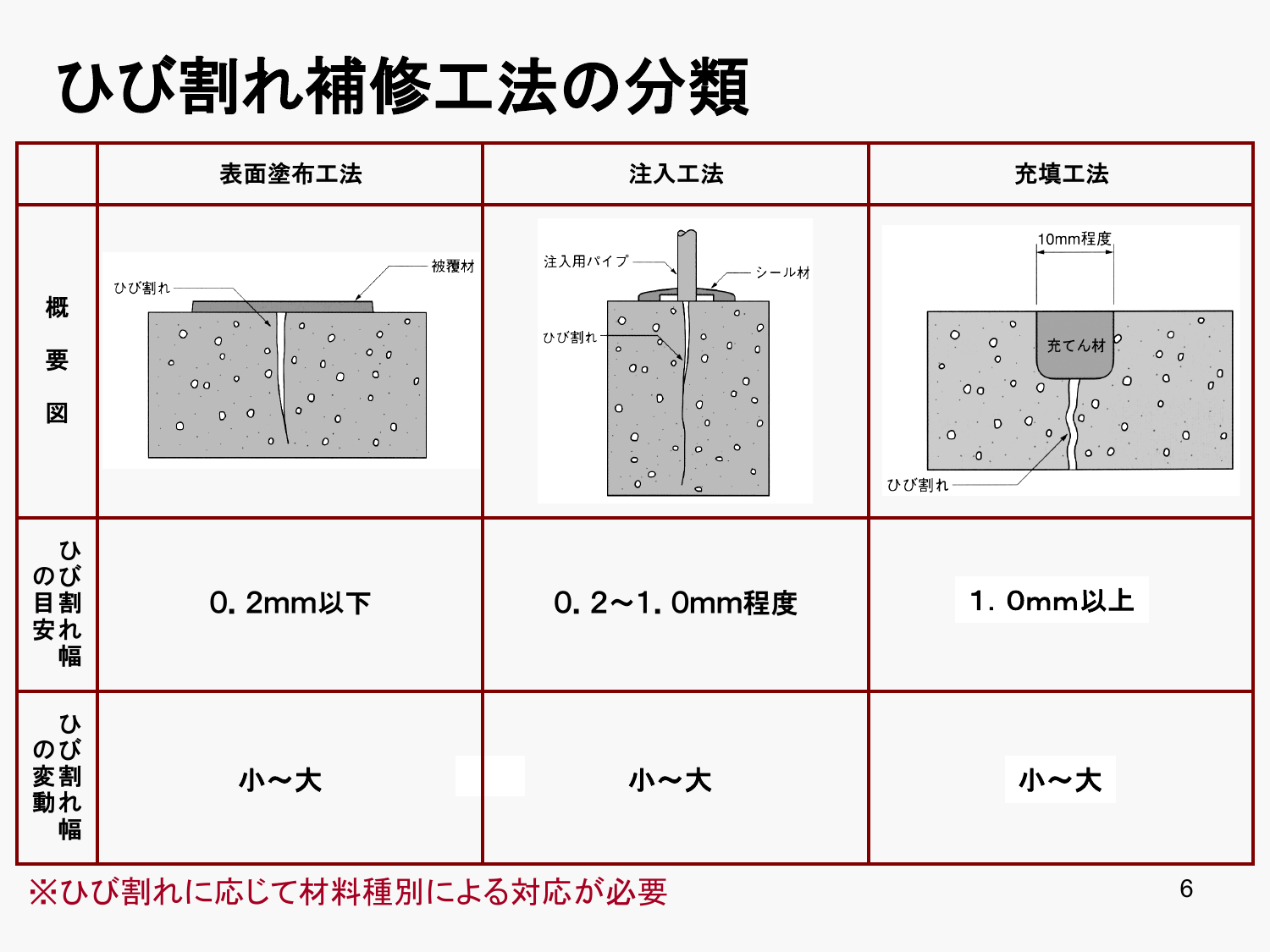

日本コンクリート工学会（JCI）の『コンクリートのひび割れ調査、補修・補強指針 2022』には、補修工法の選定区分として以下の目安が示されています。
- ひび割れ幅 0.2mm 以下：表面被覆工法
- ひび割れ幅 0.2〜1.0mm：ひび割れ注入工法
- ひび割れ幅 1.0mm 以上：充填工法
しかし、JCI 自身が発行している公式 FAQ において、きわめて示唆に富む回答がなされています。
「この選定図はあくまで実務における一般的な選定例・目安を示したものであり、ひび割れ幅の数値のみによって補修工法を一意に固定・拘束するものではない」
つまり、業界基準を作成している学会自身が、「0.2mm 超だから無条件に注入工を選ばなければならない」という硬直的な運用を否定しているのです。
「床版下面」は、上面や側面と水理挙動が根本的に異なる
ここが、今回の記事でいちばん強調したい力学・水理学的なポイントです。

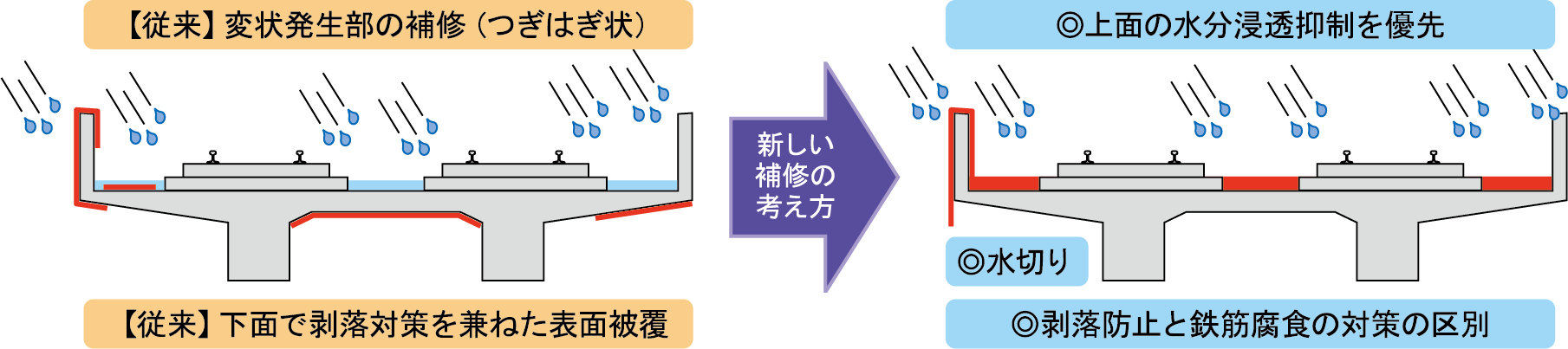

鉄道総合技術研究所（鉄道総研）が、コンクリート部材における水分の浸透・蒸発挙動を詳細に追跡した研究において、従来の常識を覆す以下の事実が明らかになっています。

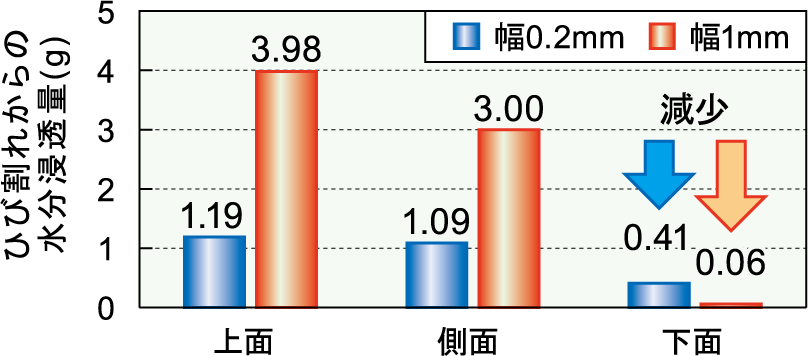

- 下面に生じたひび割れからの水分浸透量は、上面や鉛直側面からの浸透量に比べて圧倒的に少ない（重力と毛細管張力の関係による）
- 床版下面では、微細な 0.2mm 幅よりも、むしろ開口した 1.0mm 幅のほうが内部への水分浸透量が少なく、浸潤範囲も狭いケースが存在する

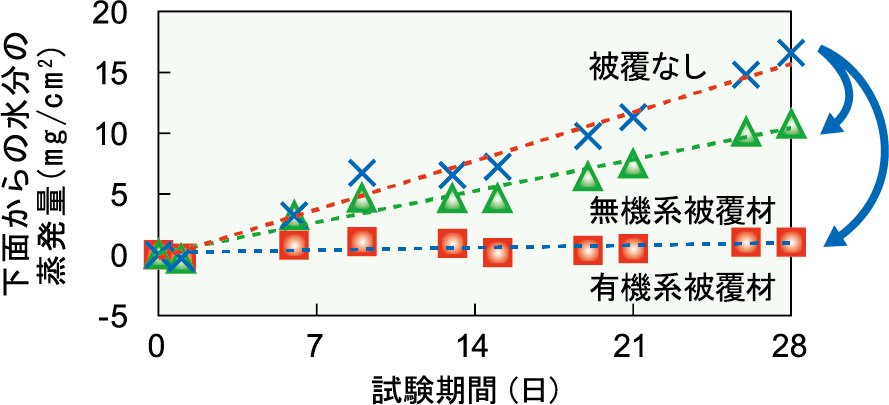

- 下面をポリマー含浸モルタルやシート等の表面被覆材で密閉してしまうと、内部に侵入した水分が外部へ蒸散できなくなり、かえって床版内部の高含水状態が維持され、鉄筋腐食を加速させる深刻なリスクがある
- したがって床版下面は安易な水分遮断よりも「かぶりの剥落防止」を主眼とし、水分浸透の遮断対策は下面ではなく「上面（舗装下）」で徹底的に行うべきである
「幅が狭い微細クラックのほうが、毛細管現象でぐんぐん水を吸い上げてしまうのではないか」と直感的に考える技術者は多いはずです。実際、幅が狭いほど水はひび割れの奥深くまで走る前に、周囲の多孔質コンクリート基質へと横方向に吸い取られ、クラック内部での水深進行がストップしやすいという報告もあります（工藤・下村、土木学会論文集 E2、2019）。
学術的なメカニズムの議論は専門の研究機関に譲るとしても、設計実務者として持ち帰るべき教訓は明確です。
「ひび割れ幅が広いほど危険であり、細いほど安全である」という単純な数値信仰で床版の運命を決めてはならない、ということです。
下面を埋める前に「上面の水」を断つのが鉄則
もちろん、きわめて重要な前提条件があります。
「下面のひび割れをむやみに注入しない」というのは、「上面からの滞留水を放置してよい」という意味では断じてありません。
道路橋示方書・同解説においても、アスファルト舗装の下面には、床版コンクリートへの雨水浸入を阻止するための高性能床版防水層を設置することが大前提として規定されています。
RC床版の健全性を中長期にわたって維持するための王道は、どこまでいっても以下の水処理対策に尽きます。
- 高性能床版防水層の確実な施工
- 舗装滞水速やかな橋面排水溝・排水ますへの誘導
- 桁端部・地覆水切り構造による雨水の確実な水切り
- 伸縮装置背面および止水材の止水性能の維持
- → 関連：伸縮装置の漏水原因を見極める方法
過去の全国的な床版劣化事例を振り返っても、上面の防水層が破断・未施工であったために雨水がアスファルト舗装下に滞留し、床版上面が土砂化（砂利化）した結果として、下面にエフロレッセンスを伴う網目状ひび割れが噴き出したという経緯が圧倒的多数を占めます。

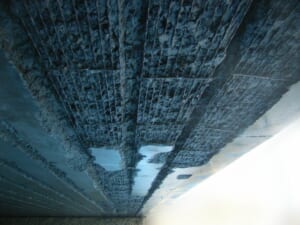

下面のひび割れに驚いて、慌てて下からエポキシ樹脂を注入したところで、上面から水が供給され続けていれば、注入樹脂の脇から新たな漏水ルートが開通するだけです。それどころか、下面を密閉したことで逃げ場を失った上面滞留水が床版内部に閉じ込められ、鉄筋腐食と凍結融解作用を急速に進行させて床版の大規模剥落・抜け落ちを招いた事故事例すら存在します。
出口である「下面」を弄る前に、入口である「上面の水」を完全に断ち切れているか。
設計者は、まずこの水理原則に立ち返る必要があります。
実務で判断する「床版ひび割れ」の調査フロー
僕が実務設計において床版下面のひび割れを判定する際、思考を巡らせるステップは以下の通りです。
- 上面の防水・排水状態の照査：橋面防水層の有無、舗装面の滞水・わだち掘れ、伸縮装置からの漏水有無を確認する
- 水理サインの現出確認：下面ひび割れ周辺における漏水痕、遊離石灰、錆汁の有無を目視確認する
- ひび割れパターンの力学的分析：一方向の乾燥収縮性か、輪荷重疲労に伴う二方向・格子状クラックへの進展があるか
- ここで初めて下面工法の選定に入る：低圧樹脂注入を行うのか、あるいは経過観察とするのか
「注入不要（経過観察）」と判断できる条件
以下の条件がすべて揃っている場合、僕は多額の仮設足場費を投じてまでひび割れ注入工を設計する必要はないと判断します。
- 対象部位が床版下面である
- ひび割れからの漏水・湿潤が一切ない
- ひび割れに沿った遊離石灰の析出がない
- 鋼材腐食を示す錆汁の流出がない
- 過去の定期点検記録と比較してもクラック幅や密度の進行性がない
- 橋軸直角方向を主とする初期の乾燥収縮ひび割れと判定できる
この場合、5年周期の定期点検において以下の推移をモニタリングする「経過観察」とするのが、ライフサイクルコスト（LCC）の観点からも最も合理的な設計方針となります。
- クラック幅が顕著に拡大していないか
- 漏水や遊離石灰などの水理サインが出始めていないか
- 輪荷重疲労特有の二方向・格子状クラックへ移行していないか
現場で頻出する「ひび割れ補修」の3大疑問
最後に、若手技術者や現場担当者からよく受ける3つの技術的疑問について、実務的な見解を整理しておきます。
疑問1：注入工法の適用上限幅は 1.0mm なのか、5.0mm なのか
要領などの選定チャートでは「注入工法はおおむね 1.0mm まで」と書かれている一方で、各メーカーのエポキシ樹脂注入材の製品カタログを見ると「適用ひび割れ幅 0.2〜5.0mm」と記載されていることがあります。「一体どちらが正しい上限なのか」と現場で混乱が生じる典型例です。
これは、両者が定義している文脈（目的）が異なることに起因します。
- 1.0mm まで：補修マニュアルにおいて、ひび割れ注入工法と充填工法（Uカットシール材充填工法）を選定する際の「工法選択上の工学的目安」
- 5.0mm まで：高粘度型などの注入用エポキシ樹脂材料が、材料物性として充填可能な「製品規格上の物理的性能」
JCI 指針 2022 の FAQ でも解説されている通り、ひび割れ開口幅が 2〜3mm 程度あっても、ひび割れ深部まで一体化させて力学的な剛性回復・耐荷力回復を図りたいケースでは、低粘度〜中粘度の樹脂を用いた「注入工法」を選定するのが正解です。
逆に、開口幅が広くても表層の止水・遮断だけで十分な部位であれば、Uカットして弾性シーリング材を詰める「充填工法」が適しています。数値の丸暗記ではなく、「ひび割れの深部まで構造的に一体化させる必要があるか否か」という設計意図で工法を選択すべきです。
疑問2：設計数量と現場施工で、なぜ注入樹脂の所要量が乖離するのか
設計段階でひび割れ注入材の積算数量（kg）を算出する際、実務では大きく分けて2つの積算手法が用いられます。
- 手法A（理論空隙体積法）：ひび割れ幅 × 推定深さ × ひび割れ延長 で理論上の空隙体積を算出し、材料密度を乗じる方式
- 手法B（注入器具容量法）：設置ピッチ（約250mmピッチ、4本/m）から必要注入器具本数を算出し、シリンダー1本当たりの充填容量から算定する方式
コンクリートメンテナンス協会の積算基準等では「深さ＝ひび割れ幅×200（上限350mm）」といった推定式が用いられますが、実際の構造物内部のクラック深さを非破壊で正確に把握することは不可能です。
実際の施工現場では、ひび割れ幅 0.2mm の箇所に樹脂が大量に吸い込まれたかと思えば、幅 0.4mm の箇所が早々に目詰まりを起こして数本で完了することもしばしばあります。
- 手法Aは、契約上の設計図書における「理論的根拠・支払基準」としての役割
- 手法Bは、施工業者が実際に現場へ材料を手配し、施工歩掛を管理するための「実務的目安」
両者はその目的が異なります。深さや内部空洞を確定できない以上、設計数量と実施工量に乖離が生じるのは工学的に不可避です。だからこそ、「注入すれば確実にすべてが埋まるはずだ」という過信のもとで、漏水もない下面ひび割れに安易な注入設計を組むべきではないのです。
疑問3：開口幅が 5.0mm を超えるような巨大ひび割れはどう処置すべきか
「ひび割れ幅が 5mm を超え、もはや亀裂や構造目地のような状態になっているが、低圧樹脂注入で直せるか」という相談をいただくことがあります。
このような大規模な開口クラックに対して、通常の低圧エポキシ樹脂注入を用いるのは不適当です。流動性が高すぎて内部から際限なく逸走するか、あるいは樹脂の硬化発熱による収縮ひび割れを招く恐れがあるからです。
また、表面をUカットして弾性シーリング材を充填する「ひび割れ充填工法」では、表面に蓋をするだけで内部の空洞がそのまま残るため、断面の力学的一体化や耐久性回復は望めません。

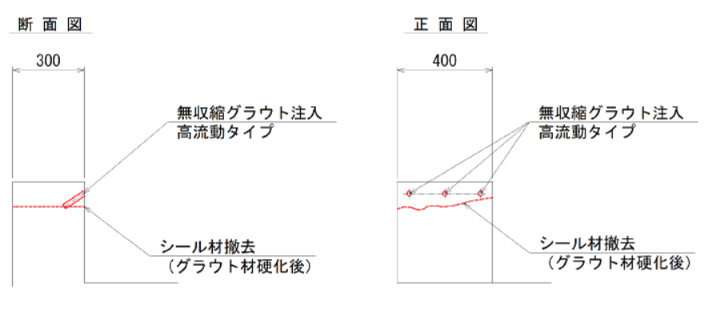

このような大開口クラックに対して、僕は「無収縮高流動モルタル（またはセメント系グラウト材）の低圧注入工法」を採用して補修設計をまとめます。
セメント系の高流動無収縮材であれば、材料自体の体積収縮がなく、コンクリート母材と線膨張係数やヤング率が近いため、大開口クラックであっても内部深くまで確実に充填して構造的一体性を復元することが可能です。
おわりに
RC床版下面のひび割れ対策において、設計者が持つべき基本姿勢をまとめます。
- 幅の数字（0.2mm）に盲従せず、漏水・遊離石灰・錆汁といった水理サインの有無を最優先で確認する
- 水が通っていない橋軸直角方向のクラックは初期の乾燥収縮であり、安易に注入せず経過観察とするのが合理的である
- 床版下面は上面からの水が抜け出る出口に過ぎず、延命化の本質は「上面の高性能床版防水層と排水処理」にある
- 上面の水が絶たれていない状態で下面だけを密閉すると、内部滞水による鉄筋腐食と大剥落を招く危険がある
- 前回の記事でご紹介した「伸縮装置の漏水」と同様、損傷が見えている場所と補修すべき真の部位は必ずしも一致しない
定期点検調書に書かれた「0.2mm」という記号だけで、思考停止して補修設計を終わらせないこと。
現場の構造物と対話し、水の通り道を見極めた上で最適な工法を選択することこそが、建設コンサルタントの技術士として果たすべき責任なのだと僕は考えています。
