こんにちは、ガブです。
橋梁の補修設計を専門にしている、建設コンサルの技術者（技術士）です。業界歴24年の実務の中で、現場で迷いやすい判断を設計者の目線で書いています。
橋梁補修設計の業務で現地調査に入ると、点検調書に書かれた一文の判定を鵜呑みにして、補修工法を安直に決めてしまっている残念な場面によく出くわします。
その代表格が、「伸縮装置の漏水」です。
今回の検討の流れ
- 点検調書の確認：「伸縮装置から漏水あり」との判定記録
- 現地踏査：桁下から観察し、伸縮装置直下の胸壁コンクリートに強い違和感を覚える
- 路面散水試験の実施：路面側から水を撒き、漏水経路をリアルタイムに追跡
- 漏水箇所の特定：漏水しているのは本体ではなく「胸壁コンクリート」と判明
- 裏付け調査：乾式止水材の流末管の乾燥状態、および路面舗装のはつりによる浸入経路の確認
- 補修方針の確定：高額な伸縮装置取替を回避し、胸壁コンクリートの断面修復・止水補修で決定
- → 関連：断面修復で腐食鉄筋をどう処理するか
この順番で見ていただくと、設計実務者が現地でどう思考し、どう判断を下すべきかが追いやすいと思います。
調書には「伸縮装置から漏水あり」とあった
ある橋梁の現地踏査でのことです。
事前に入手した定期点検調書には、伸縮装置の変状として明確にこう記載されていました。
「伸縮装置から漏水あり」
橋台の下に入り桁下を見上げると、たしかに著しい漏水跡が残っています。しかも、その跡は伸縮装置の直下周辺に集中していました。
外観だけをざっと見れば、「確かに調書の通り、伸縮装置から漏水が生じているな」と誰しもが思ってしまう状況です。

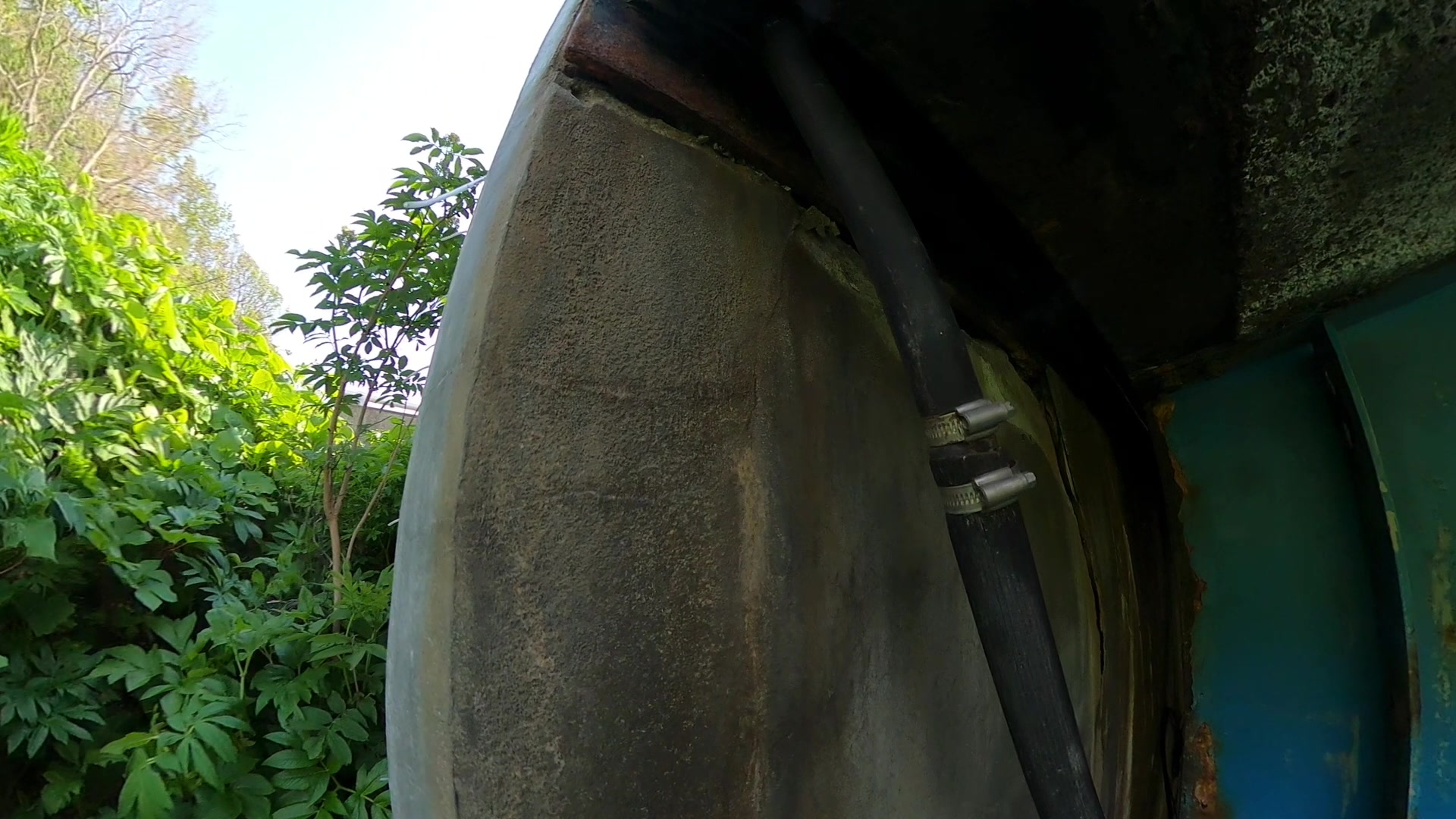

この橋の伸縮装置は、堅牢な鋼製フィンガージョイントでした。さらに桁下を観察すると、過年度（2〜3年前）の補修でジョイント本体の下に乾式止水材（樋状二次止水材）が追設されていることがわかりました。
「なるほど、ジョイント本体に構造的な損傷がないため、二次止水材を取り付けて漏水対策を施したのだな」と、当時の補修設計者の意図が読み取れました。
しかし、僕は現地踏査の段階で、どうしても拭えない違和感を抱きました。
（……これ、本当に伸縮装置本体からの漏水なのか？）
疑念の目は、伸縮装置本体ではなく、その下にある胸壁コンクリートに向かいました。

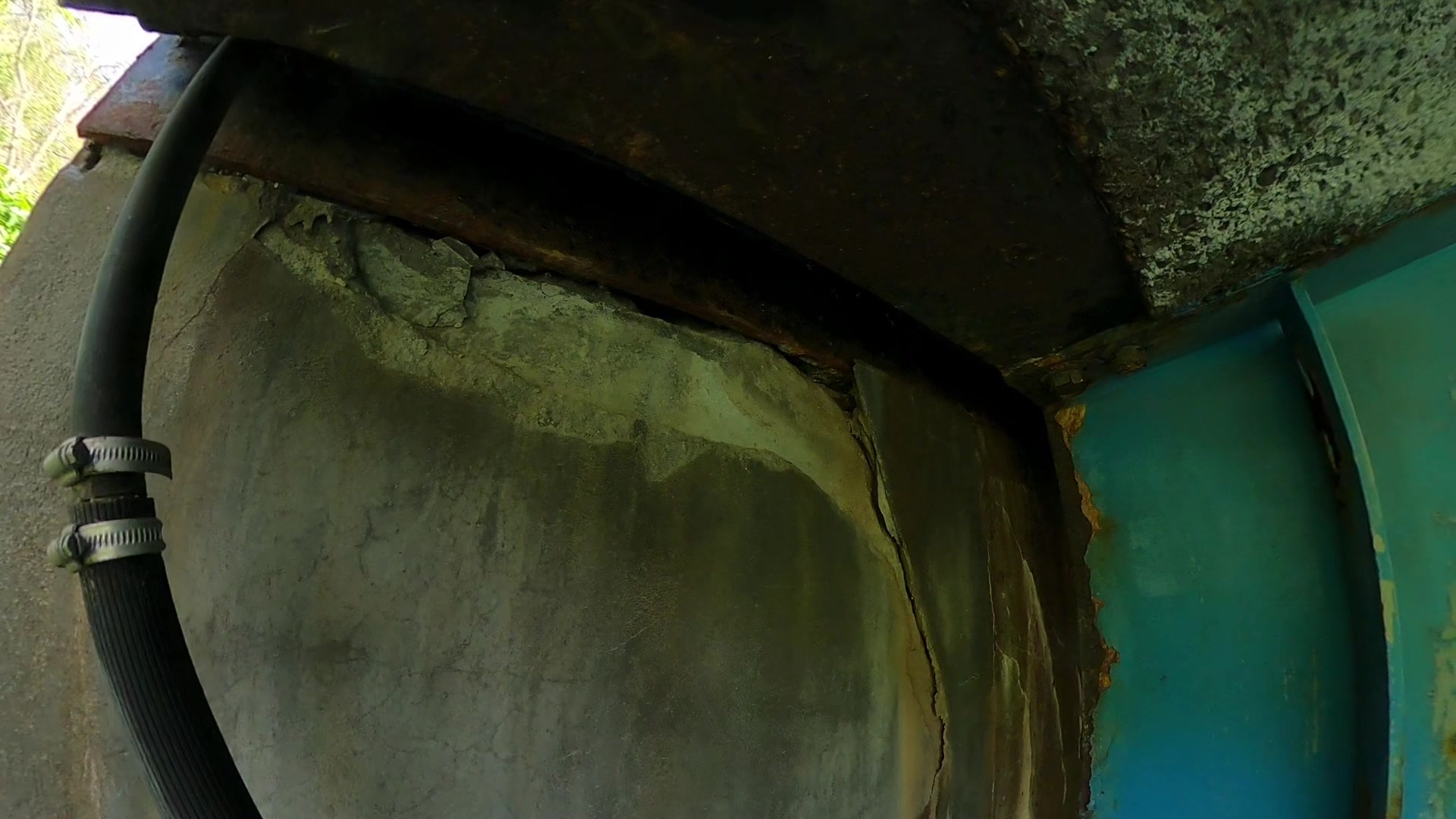

伸縮装置直下の胸壁コンクリート表面に、広範囲なコンクリートの浮き、剥離、そして大量の遊離石灰（エフロレッセンス）が析出していたからです。単に上から水が垂れてきただけにしては、コンクリート自体の劣化・損傷があまりにも激しすぎる。
「本体の止水不良ではなく、胸壁コンクリートそのものが水の通り道になっているのではないか」
そう直感した僕は、その場で安易な結論を出すのを止め、後日改めて本格的な漏水調査（路面散水試験）を実施することにしました。頭の中では胸壁原因を確信していましたが、発注者や関係者を納得させるには動かぬ証拠（エビデンス）が必要だからです。
調査方法はシンプルです。橋面上のジョイント周辺に散水し、桁下のどこから水が噴き出してくるかを直接観察する試験を行いました。
下の動画をご覧ください。
本体だけ取り替えても、次回点検でまた同じ指摘が出る
動画を見ていただけたでしょうか。
水が出ているのは、茶色く錆びた伸縮装置本体からではありません。その一段下にある胸壁コンクリートの脆弱部から、驚くほどの勢いで水が噴き出しています。
路面に散水を開始してから、わずか10秒ほどのことでした。胸壁のひび割れやジャンカ（豆板）状の脆弱部を伝って、路面水が一気に桁下へ流出してきたのです。
これで、「漏水原因は伸縮装置本体ではなく、胸壁コンクリート側の止水不良・脆弱化である」という事実を完全に特定できました。
ここで、全国の補修設計実務者に問いかけたいことがあります。
点検調書に「伸縮装置から漏水あり」と書かれていたとき、多くの現場ではどう処理されているでしょうか。
往々にして、次のような短絡的なパターンに陥りがちです。
- 調書の文言通り「伸縮装置本体の止水ゴムやフェースプレートの劣化」だと決めつける
- 伸縮装置そのものを全断面取り替える（あるいは本体下に二次止水材を追加する）設計を組む
そう判断してしまう気持ちも分かります。調書にそう書いてありますし、漏水跡も結果としてジョイント直下のコンクリートに集まるからです。
現に今回の橋でも、過年度に乾式止水材が追加施工されていました。「漏水しているから本体に対策を打とう」という意図だったのでしょう。
しかし、根本原因が本体にない以上、いくら装置本体を新品に更新しても水の出口は塞がりません。
結果として何が起きるか。
数百万円から一千万円近い工事費をかけて伸縮装置を取り替えたのに、5年後の定期点検で再び「伸縮装置から漏水あり」と判定されるのです。
「前回の工事で取り替えたばかりなのに、なぜまた漏水するんだ？」
維持管理の現場では、この不毛な繰り返しが本当に頻発しています。
定期点検は「事実の確認」。原因特定は「補修設計」の仕事
なぜ、こうしたボタンの掛け違えが起きてしまうのか。その理由は点検と補修設計の役割の違いにあります。
定期点検（橋梁定期点検要領に基づく点検）の主目的は、変状の「事実の確認」です。
限られた点検時間と足場環境の中で行われるため、「伸縮装置の周辺に水が落ちている」という外観上の事実を記録するところまでが点検業務の守備範囲なのです。水が具体的にどの部材のどの経路を伝って浸入しているかまで、点検員が入念に散水試験を行って特定してくれるわけではありません。
したがって、調書に「伸縮装置から漏水」と書かれているのは、「伸縮装置の付近に漏水現象が見られる」という客観的事実を表しているに過ぎず、「伸縮装置本体の止水機能が破壊されている」と断定しているわけではないのです。
現象の背後にある「真の損傷原因」を特定することこそが、補修設計のプロとしての仕事です。
ここを混同して点検調書の文言をそのまま補修工法に直結させてしまうと、全く見当違いな補修設計が出来上がってしまいます。
もちろん、伸縮装置本体の止水ゴムの破断や遊間の開きが直接原因となっている漏水も数多く存在します。だからこそ、頭から決めつけず、「水がどこから入り、どこを通って出ているのか」という導水経路（浸入経路）を現地で確認するプロセスが絶対に欠かせないのです。
現地踏査で疑うべきは「下側の胸壁・床版コンクリート」
では、現地踏査の際、設計者はどこに目を光らせるべきでしょうか。
ジョイントまわりの漏水跡を見たら、まず以下の箇所に劣化・変状のサインがないかを入念に観察してください。
- 伸縮装置直下の胸壁コンクリート天端・前面
- 遊間を挟んだ床版端部のコンクリート
- → 関連：床版下面のひび割れを注入すべきかの判断
具体的には、以下のサインが現れていないかを確認します。
- コンクリートの剥離や浮き
- 白潮（遊離石灰・エフロレッセンス）の広範な析出
- 伸縮装置本体には錆や濡れがないのに、下部コンクリートだけが局所的に湿潤している
こうした兆候が確認された場合、僕は絶対に伸縮装置本体だけの原因とは判断しません。背面の舗装浸入水がコンクリートの脆弱部をバイパスして浸透している可能性を真っ先に疑います。
今回の現場でも、この現地踏査での違和感が調査の出発点となりました。そしてその仮説を決定的な事実に変えたのが、路面散水試験だったのです。
流末管の乾燥が証明した「本体非漏水」の事実
胸壁コンクリートからの漏水であることは散水試験で判明しましたが、実はそれをさらに決定づける決定的な物的証拠がもう一つありました。

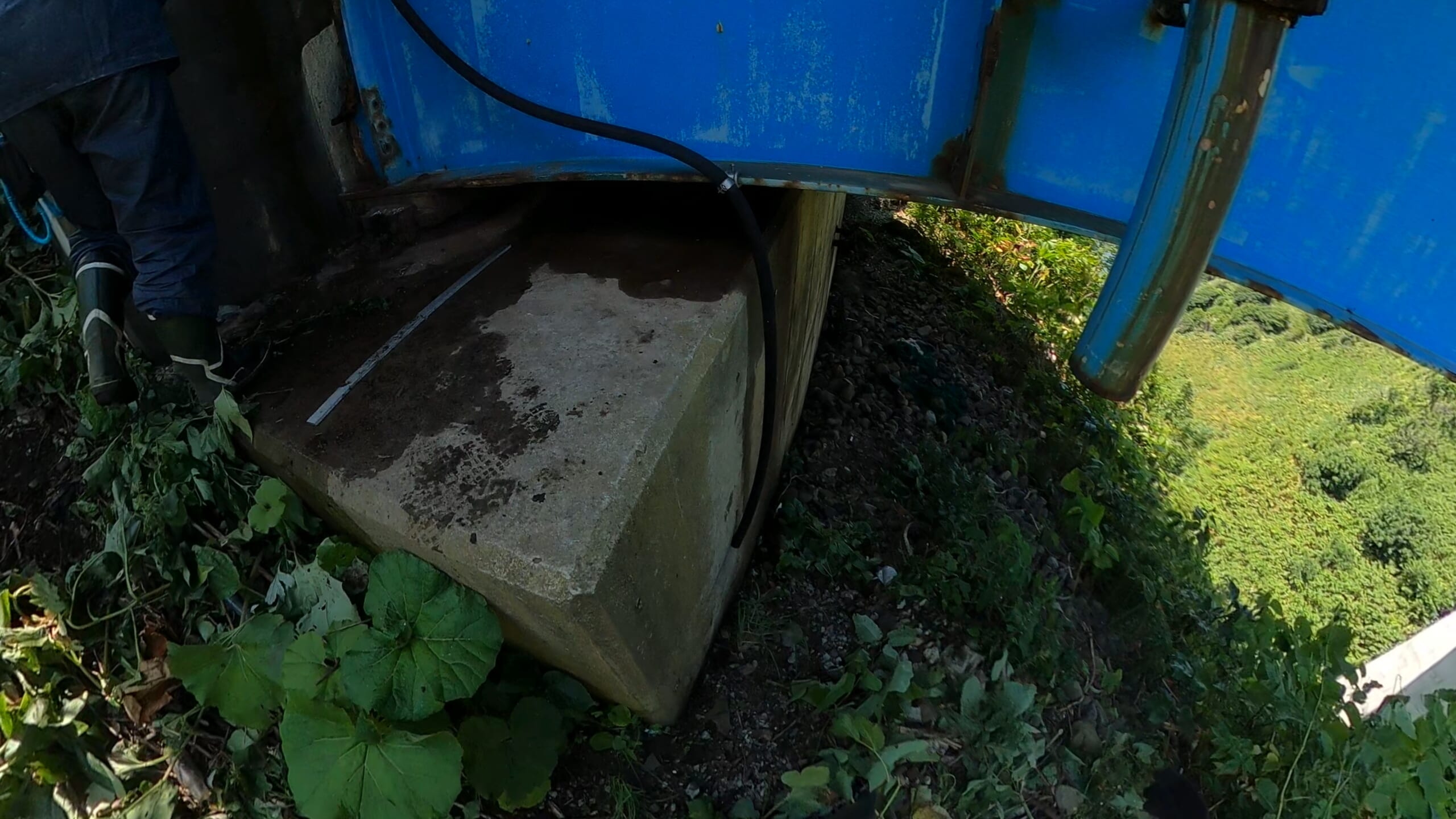

過年度に設置されていた乾式止水材の流末排水管（導水管）です。

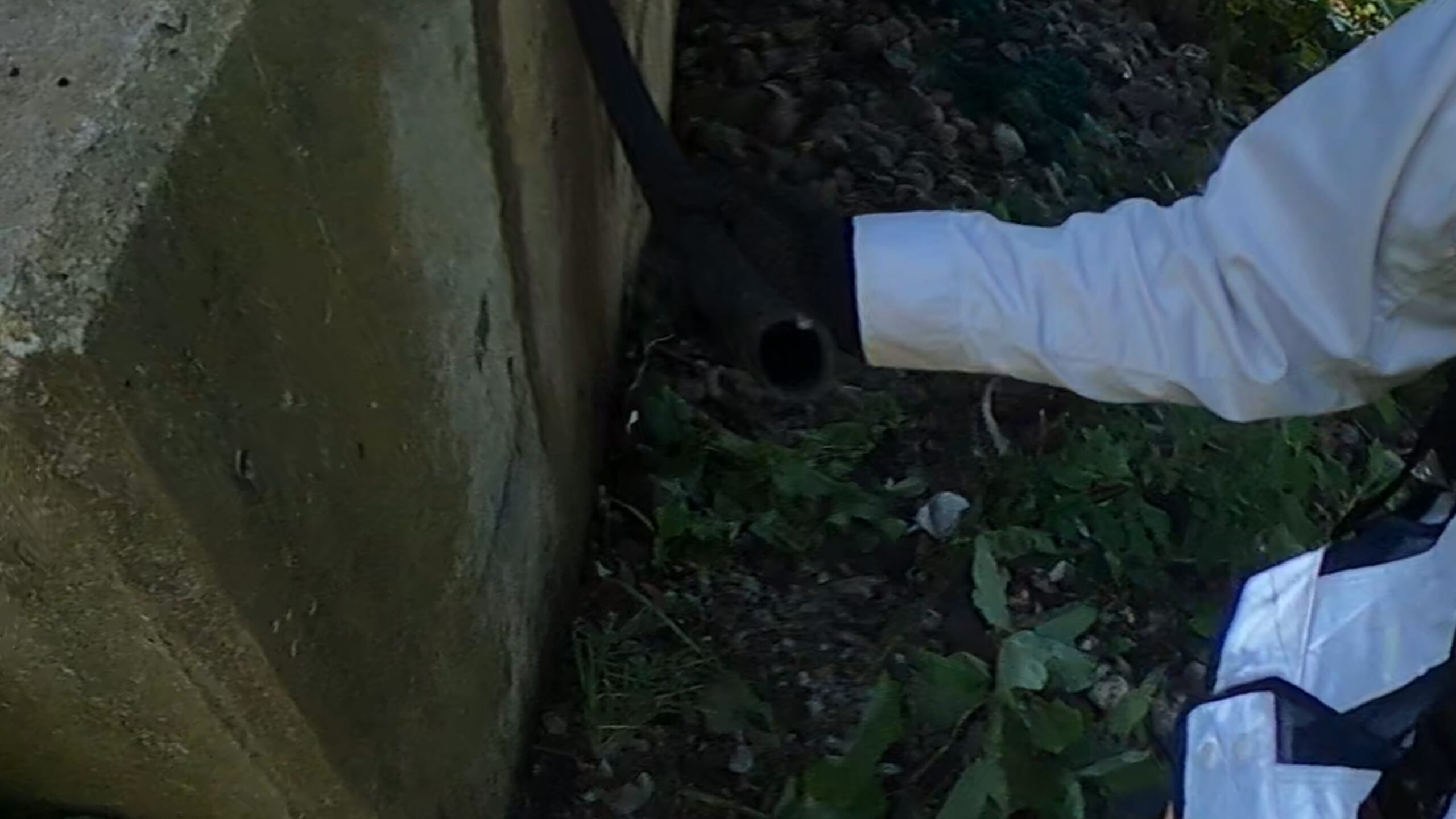

散水試験中、止水材の水を橋台外へ排水するための流末管を確認したところ、管口からは一滴の水も排出されていませんでした。
この事実が何を意味するか。
伸縮装置本体の遊間からは、雨水が一滴も落ちてきていなかったということです。
もし伸縮装置本体から漏水していたのであれば、直下に設置された乾式止水材が水を受け止め、流末管から勢いよく排水されていなければ辻褄が合いません。しかし、流末管の内部は完全にカラカラに乾いていました。
本体を通過した水ではなく、本体の「外側」をバイパスした水が胸壁から漏れ出していたことの、これ以上ない証拠です。
路面舗装を開削し、浸入経路を特定する
では、水はどこから胸壁内部へと入り込んでいたのか。

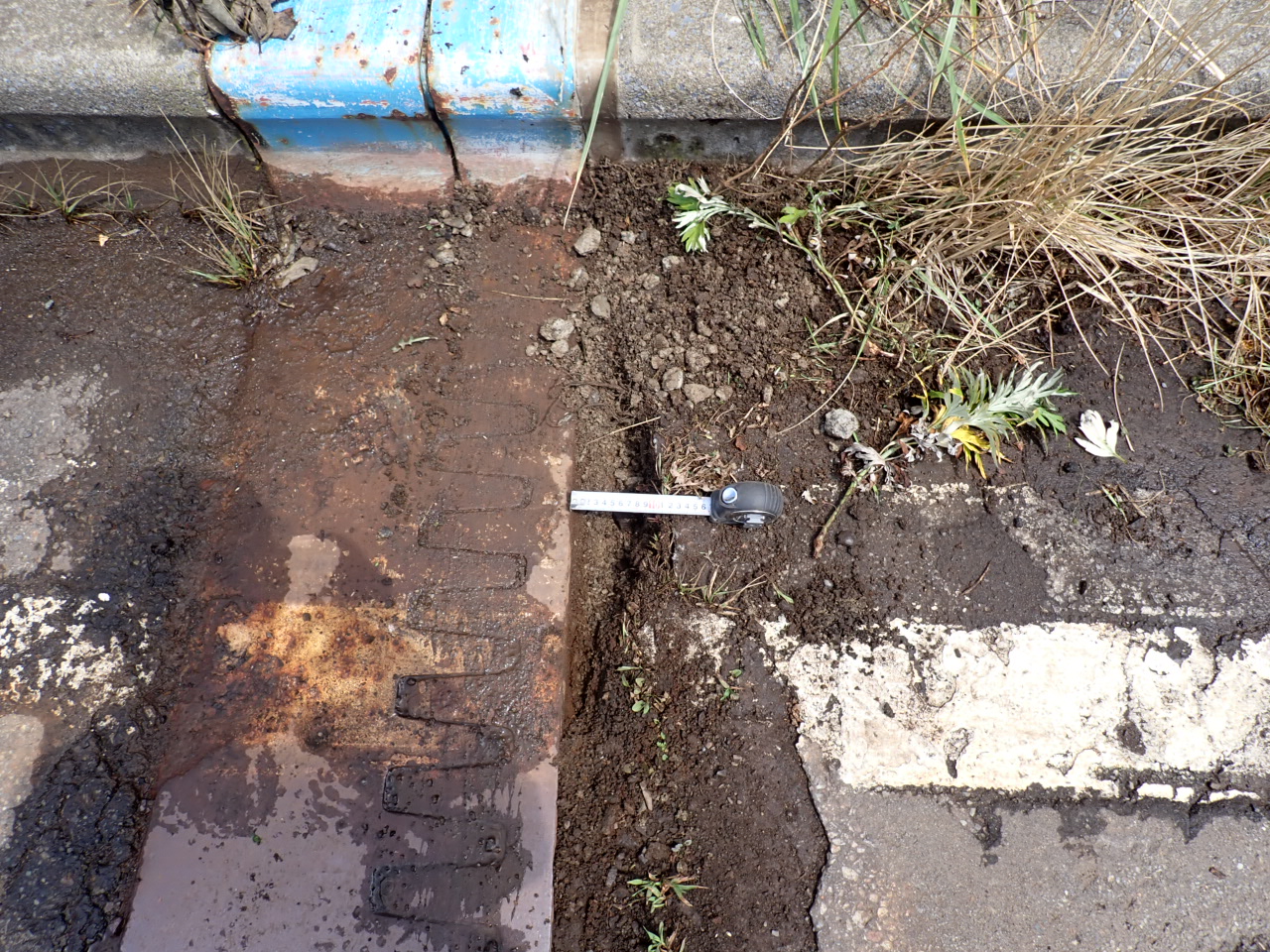

水の入口（浸入経路）を突き止めるため、散水試験を行った伸縮装置背面の舗装部を試験開削（はつり調査）してみることにしました。

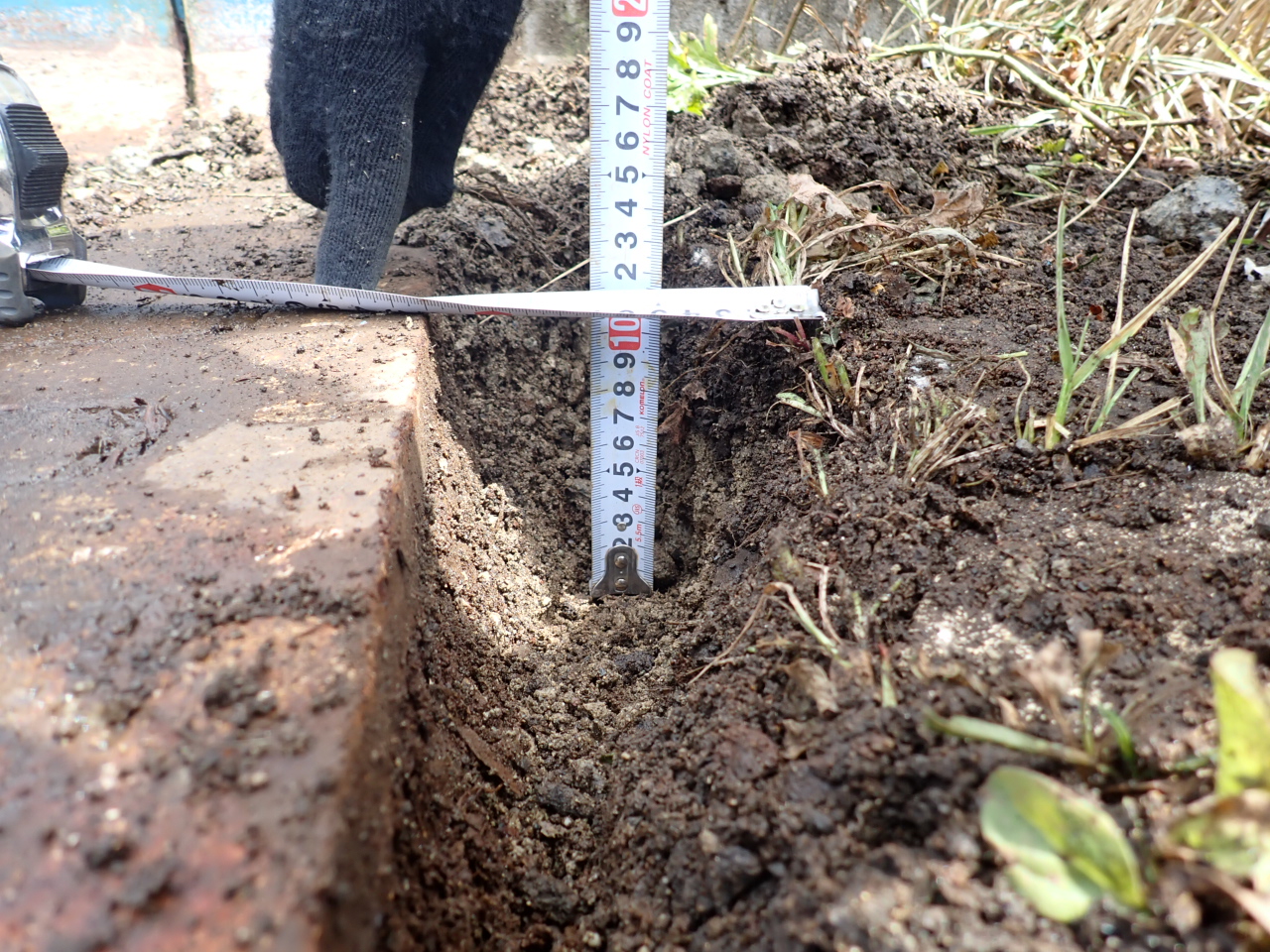

舗装を切削すると、アスファルト直下の後打ちコンクリートおよび胸壁天端部はすでに著しく土砂化しており、スコップで突くだけでサクサクと容易に掘削できるほど脆弱化していました。
これで、水の一連のストーリー（導水経路）が完全に繋がりました。
路面のアスファルト舗装境界面から浸入した雨水が、土砂化した伸縮装置背面の胸壁天端からコンクリート内部へと浸透し、胸壁内部の豆板・ひび割れ部を通り抜けて桁下前面へと噴き出していたのです。
補修設計の結論：千万単位の取替が、数十万円の補修で完結した
原因が完全に特定された結果、今回の補修設計方針は「胸壁コンクリート天端および前面脆弱部の断面修復・止水補修」だけで済むことになりました。
過年度に施工された乾式止水材は、「原因を特定しないまま施された的外れな対症療法」だったため、全く効果を発揮していなかったという整理になります。
もし、点検調書の文言通りに伸縮装置本体の取替工を設計していたらどうなっていたでしょうか。
- 工事費用：鋼製フィンガージョイントの撤去・新設に伴う高額な製品代、舗装版切断、夜間交通規制などで概ね1,000万円前後の巨額予算が計上される
- 補修効果：伸縮装置本体をどれほど新品に替えても胸壁背面の漏水経路はそのまま残るため、漏水は一滴も止まらない
一方で、胸壁コンクリートの土砂化部分をはつり落とし、断面修復材で密実に入念充填した上で防水処理を施す設計であれば、わずか数十万円程度の工事費用で確実に漏水を止めることができます。
原因の診断を誤ると、発注者の予算を無駄に浪費し、工事による社会的損失（交通規制）を招き、次回の点検で再び同じ判定を受けるという最悪の結末を迎えます。現地調査で一手間を惜しまず、真の原因を突き止めることの重みがここにあります。
今回の現場から設計者が持ち帰るべき実務教訓
最後に、伸縮装置まわりの調査・設計において心に留めておくべき要点を整理します。
- 点検調書の「伸縮装置から漏水あり」を本体損傷と短絡的に直結させない
- 本体からの漏水も当然あるが、必ず「浸入経路と流出経路」を現地で確認してから方針を決める
- 定期点検は「変状事実の把握」、原因の特定と力学的検証は「補修設計」の領分であると弁える
- 漏水跡がジョイント直下に集中していても、直下の胸壁や床版端部コンクリートの変状（浮き・エフロレッセンス）を疑う
- 判断に迷ったときは、路面散水試験を実施してリアルタイムの漏水挙動を視覚的に確認する
- 乾式止水材が既設されている場合、流末排水管の乾湿状態が本体漏水の有無を分かつ決定的証拠となる
- 原因を外した伸縮装置取替は数千万円が無駄になるが、適切な胸壁補修であれば数十万円で確実に止水できる
僕自身、現地踏査のときに感じた「胸壁コンクリートの損傷が激しすぎる」という小さな違和感を見逃さなかったことが、無駄な工事を防ぐ決定打となりました。
図面を描く前に、現場の構造物が発している微細なサインに気付けるかどうか。そこに、プロの補修設計者としての価値があるのだと思います。
